Nickel 201 是商业纯锻轧镍，镍含量最低99.0%（含钴），实际纯度可达99.6%。用数据表的原话说：它"本质上与 Nickel 200 相同"，但有一个关键区别——
更低的碳含量，用于防止 600°F（315°C）以上温度下晶间碳析出导致的脆化。
同时，低碳还带来一个额外好处：材料硬度更低，这使得 Nickel 201 特别适合冷成形件——深冲、旋压、翻边等对塑性和硬度敏感的加工，它都比 Ni200 更顺手。
一句话总结两者关系：Ni201 = Ni200 的"低碳改良版"，常温性能相近，高温长期服役与冷成形场景选 Ni201 更稳妥。
对比数据表中的成分限值（%），Ni201 与 Ni200 的差别一目了然：
| 元素 | Ni201 含量（%） | Ni200 含量（%） |
|---|---|---|
| Ni（含Co） | ≥ 99.0 | ≥ 99.0 |
| Cu | ≤ 0.25 | ≤ 0.25 |
| Fe | ≤ 0.40 | ≤ 0.40 |
| Mn | ≤ 0.35 | ≤ 0.35 |
| C | ≤ 0.02 | ≤ 0.15 |
| Si | ≤ 0.35 | ≤ 0.35 |
| S | ≤ 0.01 | ≤ 0.01 |
唯一被大幅收紧的就是碳：0.15% → 0.02%，收紧近8倍。为什么要这么做？
因为当温度超过约315°C时，碳在镍基体中的固溶度下降，过量的碳会以石墨形式沿晶界析出，使材料变脆（即晶间脆化）。把碳压到0.02%以下，就从源头上消除了这一风险——这正是 Ni201 存在的意义。
Ni201 的关键物理数据如下（英制/公制对照）：
| 性能项目 | 英制单位 | 公制单位 |
|---|---|---|
| 密度 | 0.321 lb/in³ | 8.89 g/cm³ |
| 熔化温度区间 | 2615–2635 °F | 1435–1446 °C |
| 比热容 | 0.109 Btu/lb·°F | 456 J/kg·°C |
| 居里温度 | 680 °F | 360 °C |
| 磁导率 | —— | 铁磁性 |
| 热膨胀系数（21–93°C） | 7.4 µin/in·°F | 13.1 µm/m·°C |
| 热导率 | 550 Btu·in/ft²·h·°F | 79.3 W/m·°C |
| 电阻率 | 51 Ω·circ mil/ft | 0.085 µΩ·m |
与 Ni200 对比有两个细节值得关注：
居里温度同样为 360°C：低于此温度呈铁磁性，超过后磁性消失，选材时需注意。
在退火态（Annealed）下，Ni201 的典型力学性能为：
| 力学性能 | 英制 | 公制 |
|---|---|---|
| 抗拉强度 | 58.5 ksi | 403 MPa |
| 屈服强度（0.2%残余变形） | 15 ksi | 103 MPa |
| 延伸率 | —— | 50% |
与 Ni200（抗拉 462 MPa、屈服 148 MPa、延伸率 47%）相比，规律非常清晰：

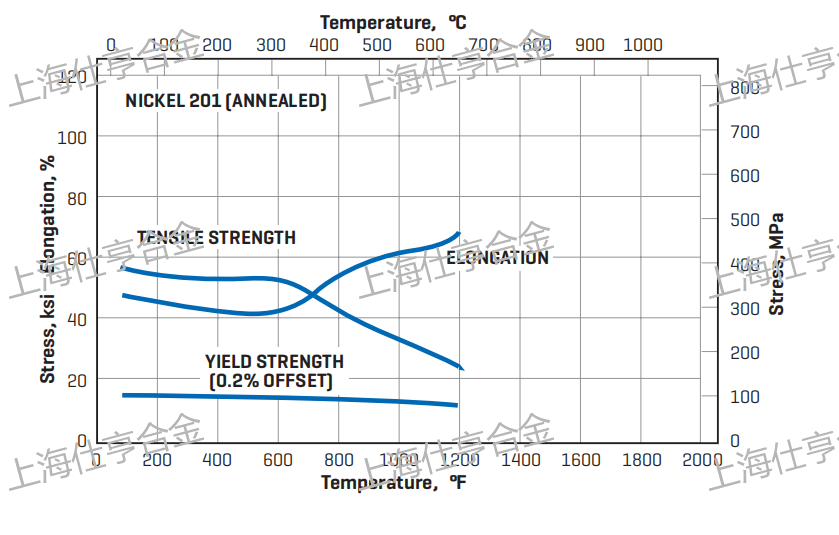

从数据表附带的高温性能曲线图（Nickel 201 退火态）还可以看出，材料随温度变化的规律与 Ni200 一致：
而由于碳含量极低，Ni201 在 315°C 以上长期服役时不会像 Ni200 那样因晶间石墨析出而脆化，这是它真正的"看家本领"。
Ni201 同样拥有覆盖全球主要标准体系的认证：
其中 SAE AMS 5553（航空航天材料规范）和 VdTÜV 345（德国压力容器许可）是 Ni201 相对 Ni200 增加的两项重要认证，侧面印证了它在高端装备领域的认可度。
产品形态同样齐全：
> 管（Pipe/Tube）、板（Sheet/Plate）、带（Strip）、棒（Round Bar）、扁钢（Flat Bar）、锻件（Forging Stock）、六角钢（Hexagon）以及丝材（Wire）。
结合数据表描述与行业实践，Ni201 的主要应用包括：
| 选材考量 | 推荐 |
|---|---|
| 服役温度 ≤ 315°C，追求强度与经济性 | Ni200 |
| 服役温度 > 315°C，长期高温含碱/含硫环境 | Ni201 |
| 深冲、旋压等大变形量冷成形 | Ni201 |
| 需要航空航天规范（AMS）或压力容器许可（VdTÜV）认证 | Ni201 |
| 常温结构件、一般耐蚀用途 | 两者皆可 |
Ni201 用"把碳降到 0.02%"这一手精准改造，解决了 Ni200 在 315°C 以上长期服役的晶间脆化隐患，还顺带换来了更低的硬度和更好的冷成形性能。对于高温碱处理、食品化纤、复杂冷成形件等场景，它比老前辈 Ni200 更值得托付。
如果您在项目选材中需要 Ni201 的板、管、棒、带、丝等各类规格，或想了解它与 Ni200、Monel 400 的更多对比细节，欢迎联系业务员交流。
*本文数据来源于材料官方数据表（Technical Datasheet），仅供参考。具体设计与选材请以正式标准文本及供应商质保书为准。*
