当前位置：新闻资讯 > 行业资讯 >
企业资讯 行业资讯

Monel K-500（N05500）全解析：给 Monel 400"加练"出来的沉淀强化版，强度翻倍还无磁

发布时间：2026-10-23 09:52:30       分享：0

> 上期讲完"海洋战士" Monel 400，评论区有人问：耐蚀是够了，但泵轴、油井工具这些地方，强度还差点意思怎么办？答案是把铝和钛"加"进去——MONEL Alloy K-500（UNS N05500），一种可沉淀硬化的镍铜合金：保住 Monel 400 的耐蚀底子，强度和硬度却上了一个大台阶，还附赠一项深冷无磁的特殊技能。今天我们结合官方数据表，把它讲透。

一、什么是 Monel K-500？

用数据表的原话说，Monel K-500 是一种可沉淀硬化的镍铜合金，它的定位非常清晰：

  • 兼具 Monel 400 的耐蚀性；
  • 更高的强度与硬度；
  • 磁导率低，且在低至 -150°F（-101°C）的温度下仍保持无磁性。

应用场景同样是"高要求"的代名词：泵轴、油井工具与仪器、刮刀（doctor blades）、刮板（scrapers）、弹簧、阀内件、紧固件以及船用螺旋桨轴。

从技术路线上讲，K-500 与 Monel 400 的关系类似于"同门师兄弟"：成分骨架同样是镍铜固溶体，但 K-500 额外加入了铝和钛，通过时效热处理析出强化相，实现"析出强化"——这就是它名字里那个"K"背后真正的科技含量。

二、化学成分：多出来的 Al 和 Ti 是灵魂

根据数据表中的成分限值（%）：

元素K-500 含量（%）Monel 400 含量（%）
Ni（含Co）≥ 63.0≥ 63.0
Cu27.0 – 33.028.0 – 34.0
Al2.30 – 3.15——
Ti0.35 – 0.85——
Fe≤ 2.0≤ 2.5
Mn≤ 1.5≤ 2.0
C≤ 0.25≤ 0.3
Si≤ 0.5≤ 0.024*
S≤ 0.01≤ 0.5*

MonelK500光谱(仕亨).png对比一目了然：K-500 = Monel 400 的成分骨架 + 2.30–3.15% 的铝 + 0.35–0.85% 的钛。这两种元素就是沉淀强化的"灵魂"——时效时形成 Ni₃(Al,Ti) 型强化相，均匀弥散地钉扎在基体中，把强度硬生生拉上一个台阶。同时硫的控制收紧到 0.01%，为高温力学性能稳定性保驾护航。

三、物理与热学性能：无磁深冷是它的"独门绝技"

Monel K-500 的关键物理数据如下（英制/公制对照）：

性能项目英制单位公制单位
密度0.305 lb/in³8.44 g/cm³
熔化温度区间2400–2460 °F1315–1350 °C
比热容0.100 Btu/lb·°F419 J/kg·°C
居里温度-150 °F-100 °C
磁导率（200 Oe / 15.9 kA/m 下）——1.002
热膨胀系数（21–93°C）7.6 µin/in·°F13.7 µm/m·°C
热导率121 Btu·in/ft²·h·°F17.5 W/m·°C
电阻率370 Ω·circ mil/ft0.615 µΩ·m
室温弹性模量26 × 10³ ksi≈179 GPa

与 Monel 400 对比，三点最有看点：

  1. 居里温度低至 -100°C——Monel 400 在室温附近（20–50°C）就失去磁性，而 K-500 一直到 -101°C 都保持无磁，配以仅 1.002 的磁导率，是深井仪器、防磁工具领域少有的"耐蚀 + 无磁"双料选手；
  2. 弹性模量 ≈179 GPa——比纯镍和 Monel 400 更"硬挺"，做弹簧、轴类零件时刚性好、挠度可控；
  3. 电阻率进一步升到 0.615 µΩ·m、热导率降到 17.5 W/m·°C——比 Monel 400 更"绝缘"也更"保温"，选材计算时别套用纯镍的经验值。

另外密度降至 8.44 g/cm³，在镍基合金里算是"轻盈"的一档。

四、力学性能：时效之后，强度翻倍

在沉淀硬化态（Precipitation Hardened）下，Monel K-500 的典型力学性能为：

力学性能英制公制
抗拉强度160 ksi1100 MPa
屈服强度（0.2%残余变形）115 ksi790 MPa
延伸率——20%


MonelK500高温力学曲线(仕亨).png与退火态 Monel 400（抗拉 550 MPa、屈服 240 MPa、延伸率 40%）对比，提升幅度非常惊人：

  • 抗拉强度翻倍：1100 对 550 MPa，整整 +100%；
  • 屈服强度提升约2.3倍：790 对 240 MPa——这对承受交变载荷的轴类、弹簧类零件是决定性优势；
  • 延伸率 20%：虽然比 Monel 400 低了一半，但对同级别的沉淀强化合金而言仍属塑韧性良好，不至于"又硬又脆"。

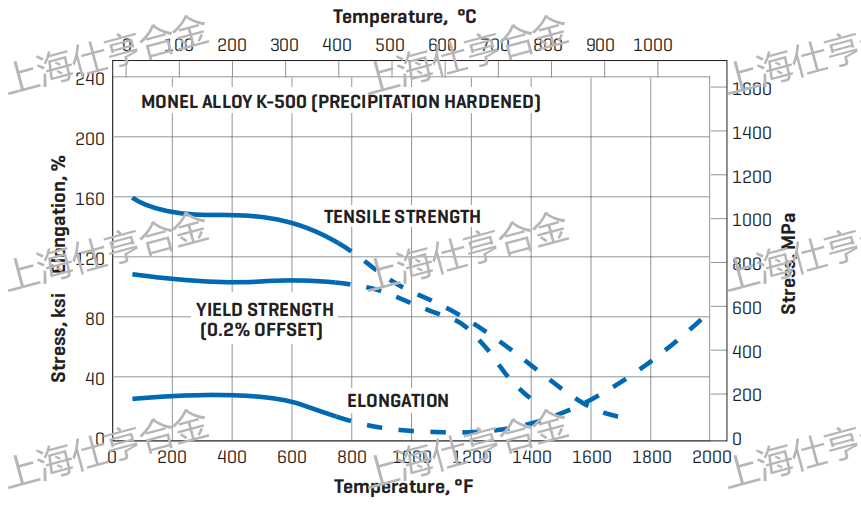

从数据表附带的高温性能曲线图（Monel K-500 沉淀硬化态，含典型使用范围标注）可以看出：

  • 抗拉强度：从室温约 1100 MPa 随温度升高缓慢下降，约 400–500°C 后下降加速；
  • 屈服强度：同样在约 500°C 前保持平稳，随后快速下降；
  • 延伸率：低温段平稳，高温段显著增大；
  • 图中同样标注了典型使用范围（Typical usage range）虚线带——K-500 的沉淀强化相在过高温度会粗化回溶，实际使用温度上限需参考该范围，一般不建议长期超过约 480–540°C 量级。

五、执行标准与产品形态

主要执行标准

K-500 的标准体系虽比 Monel 400 短一些，但含金量不低：

  • UNS 编号：N05500
  • ASTM 标准：B 865（棒材等）
  • 英国标准：BS 3072–3076（NA18）
  • 美国军工/航空标准：SAE AMS 4676；QQ-N-286
  • 德国标准：DIN 17743、17752–17754；材料号 Werkstoff Nr. 2.4375
  • 酸性环境服务：NACE MR-0175 / ISO 15156
  • 国际标准：ISO 6208、9723–9725
  • ASME 规范案例：Code Case 1192

与 Monel 400 一样，它也持有 NACE MR-0175 / ISO 15156 这张酸性油气井服务的"通行证"——高强度 + 耐蚀 + 抗硫化物应力开裂的组合，正是油井工具最看重的三件套。

供货形态

> 管（Pipe/Tube）、板（Sheet/Plate）、带（Strip）、棒（Round Bar）、扁钢（Flat Bar）、锻件（Forging Stock）、六角钢（Hexagon）以及丝材（Wire）。


六、典型应用场景

结合数据表描述与行业实践，Monel K-500 的主要应用包括：

  1. 油井工具与仪器——测井仪器外壳、井下工具，深冷无磁 + 高强度 + 抗酸性介质三重优势叠加；
  2. 泵轴与船用螺旋桨轴——比 Monel 400 高一倍的强度，让轴径可以做得更细、转速可以推得更高；
  3. 弹簧与紧固件——高弹性模量 + 高屈服强度，海水环境里的弹簧和螺栓几乎非它莫属；
  4. 阀内件（valve trim）——阀杆、阀芯等既受载又冲刷的部位；
  5. 刮刀与刮板——利用其高硬度耐磨，用于造纸、食品等行业。

七、Monel 400 还是 Monel K-500？一张表帮你选

选材考量推荐
海水换热器、管路容器等以耐蚀为主的设备Monel 400（更经济、塑性更好）
泵轴、桨轴等高载荷旋转部件Monel K-500
弹簧、阀内件、紧固件Monel K-500
深井/深冷环境下要求无磁Monel K-500（-101°C 内无磁，磁导率 1.002）
含 H₂S 酸性油气井高载部件两者均持 NACE 认证，受载优先 K-500
大变形量冷成形、焊接为主的结构Monel 400

结语

Monel K-500 证明了"同一种耐蚀基因，可以长出两副筋骨"：保留 Monel 400 的镍铜耐蚀骨架，靠 2.3–3.15% 的铝和不到 1% 的钛实现沉淀强化，抗拉强度直接翻倍到 1100 MPa；再借居里温度低至 -100°C 的特性，成为深井无磁仪器领域的稀缺选择。要耐蚀找 Monel 400，要"耐蚀 + 强度 + 无磁"三合一，就找 Monel K-500。

如果您在项目选材中需要 Monel K-500 的棒、板、带、丝等各类规格，或想了解它的时效热处理制度、与 Monel 400 的焊接配套方案，欢迎在评论区留言交流。

*本文数据来源于材料官方数据表（Technical Datasheet），仅供参考。具体设计与选材请以正式标准文本及供应商质保书为准。*

【下一篇：】 Monel 400（N04400）镍铜合金全解析：从纯镍到"海洋战士"，一文读懂耐蚀经典 【上一篇：】 Inconel 600（N06600）全解析：镍铬家族开山之作，从炉膛到核电站的"全能老将"
返回
